Produktinformationen "CBHT | HT & T System | LED Blitzer | Kennleuchten Teilsystem / Vollsystem | Festmontage"

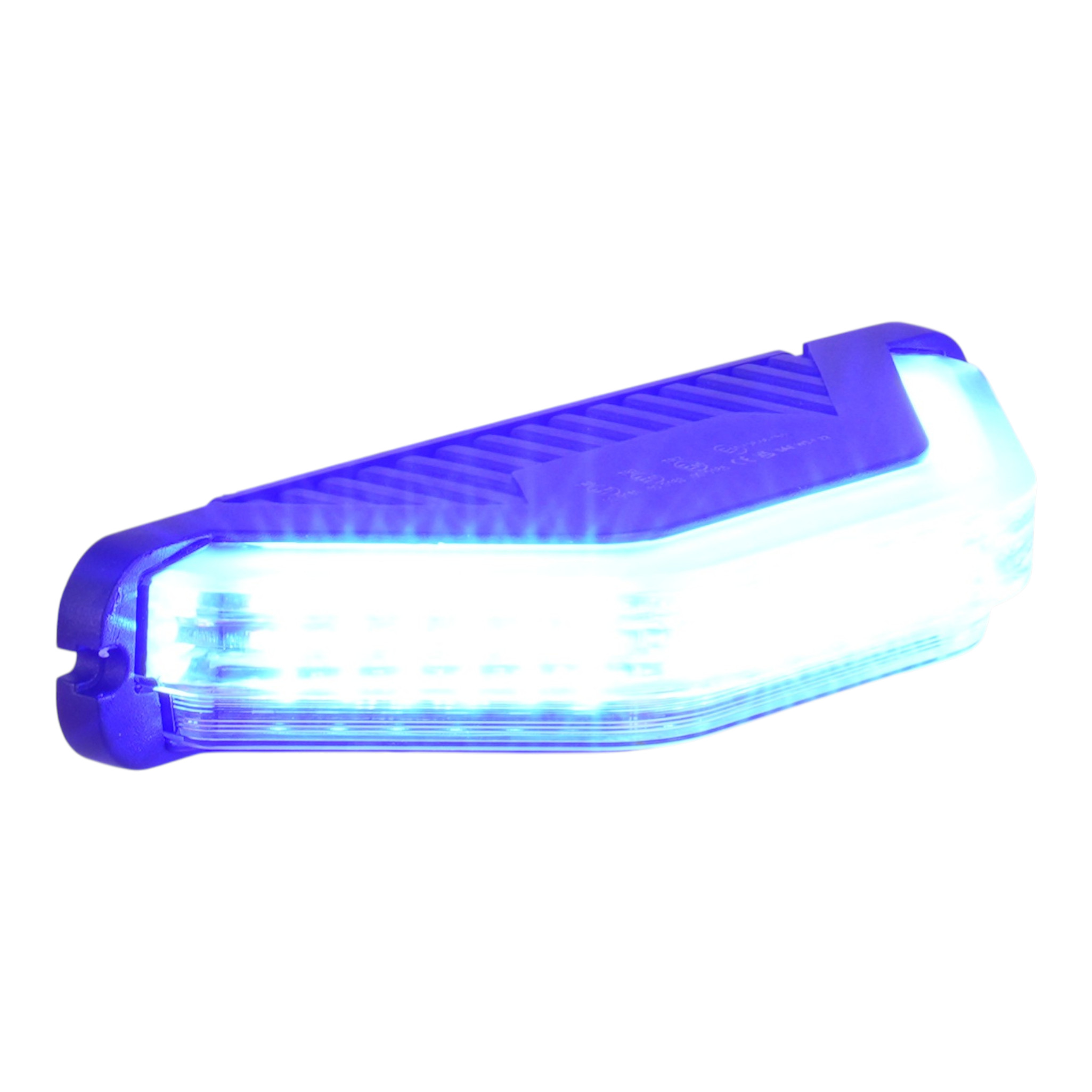

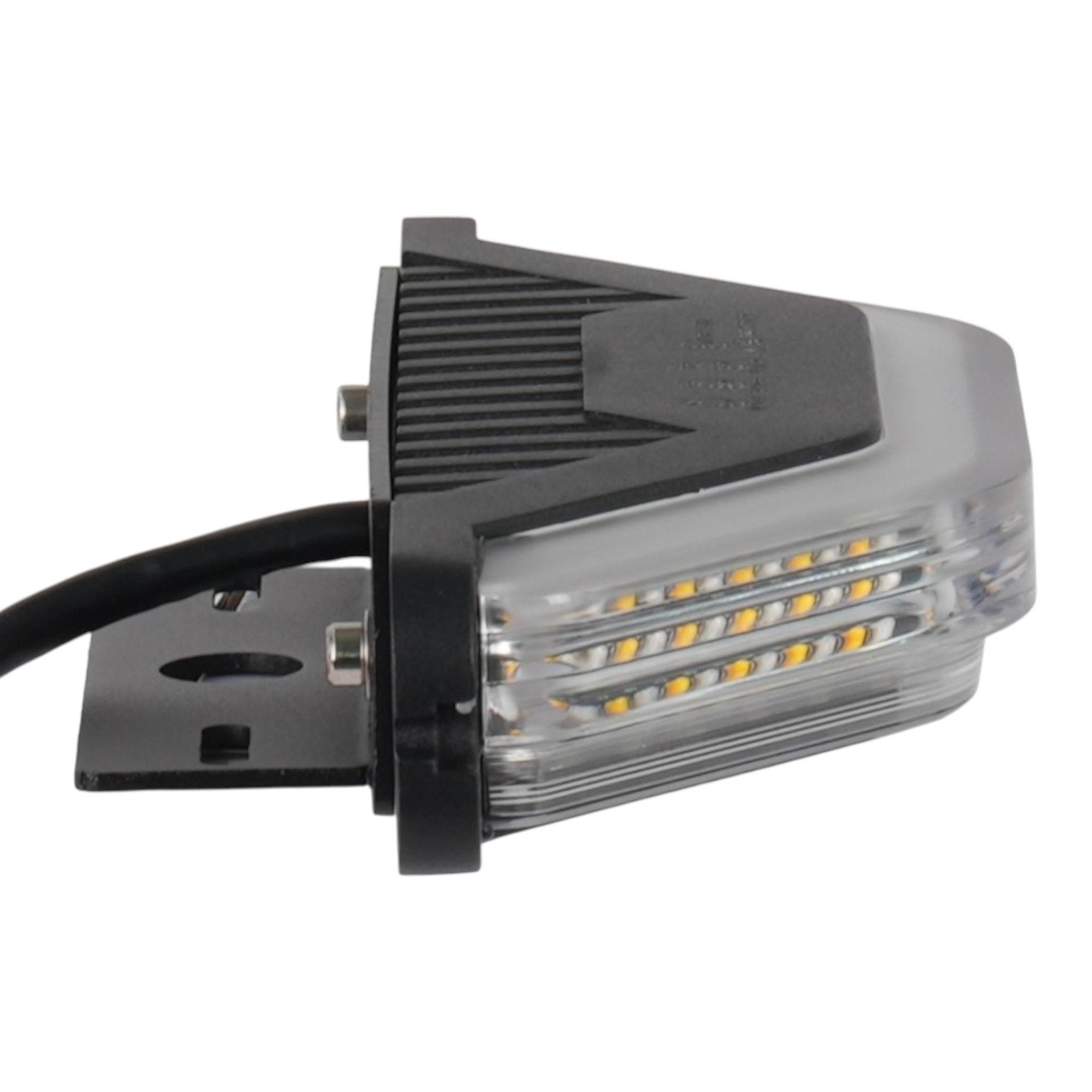

Diese kompakte 4-in-1 LED Multifunktionsleuchte vereint vier wichtige Lichtfunktionen in nur einem Gehäuse: Warnleuchte Blau, Warnleuchte Gelb, einen gelben Richtungsanzeiger sowie eine weiße Umfeldbeleuchtung.
Durch diese Kombination eignet sich die Leuchte besonders für Einsatzfahrzeuge, Kommunalfahrzeuge, Servicefahrzeuge und weitere Sonderfahrzeuge, bei denen eine leistungsstarke und zugleich platzsparende Lichtlösung gefragt ist.
Warnleuchte Blau & Gelb – ECE-R65 Klasse 2
Sowohl die blaue als auch die gelbe Warnfunktion sind nach ECE-R65 Klasse 2 zugelassen. Eine Besonderheit ist die Zulassung in beiden Kategorien HT und T, wodurch sich unterschiedliche Fahrzeug- und Montagekonzepte realisieren lassen.
HT (Half Top) steht für eine Teilkennleuchte mit einem horizontalen Lichtaustrittswinkel von 270°. Für eine ECE-R65-konforme HT-Installation werden zwei Leuchten entsprechend den Zulassungsvorgaben am Fahrzeug angeordnet.
T (Top) steht für eine Rundumkennleuchte mit einem horizontalen Lichtaustrittswinkel von 360°. Mit vier entsprechend angeordneten Leuchten lässt sich eine ECE-R65-konforme 360°-Warnwirkung rund um das Fahrzeug realisieren.
Damit kann dieselbe Leuchte flexibel als HT-System mit zwei Leuchten oder als T-System mit vier Leuchten eingesetzt werden.
Blau, Gelb oder beides
Je nach Fahrzeug und Anwendungsbereich können beide Warnfarben Blau und Gelb oder nur eine der beiden Warnfarben genutzt werden. Dadurch eignet sich die Leuchte für unterschiedlichste Einsatzbereiche und Fahrzeugkonzepte.
Integrierter Richtungsanzeiger
Zusätzlich ist ein gelber Fahrtrichtungsanzeiger nach ECE-R148 Kategorie 2a direkt in die Leuchte integriert.
Die Kombination von Warn- und Richtungsanzeigefunktion in einem gemeinsamen Gehäuse ermöglicht eine besonders kompakte und aufgeräumte Integration am Fahrzeug.
Weiße Umfeldbeleuchtung
Als vierte Funktion verfügt die Leuchte über eine weiße Umfeldbeleuchtung. Sie dient zur Ausleuchtung des Arbeitsbereichs bei stehendem Fahrzeug und ergänzt die Warn- und Signalfunktionen um eine praktische Beleuchtungsfunktion.
Ideal bei geringer Aufbauhöhe
Durch ihre besonders kompakte Bauform eignet sich die Multifunktionsleuchte hervorragend für die Montage an Dachträgern, Fahrzeugaufbauten, im Unterbau oder an Fahrzeugen, bei denen eine möglichst geringe Gesamthöhe entscheidend ist.
So lassen sich vier unterschiedliche Lichtfunktionen mit nur einer Leuchte realisieren, eine flexible und platzsparende Lösung für moderne Einsatz- und Sonderfahrzeuge.
Spezifikationen
Leuchtmittel: LED

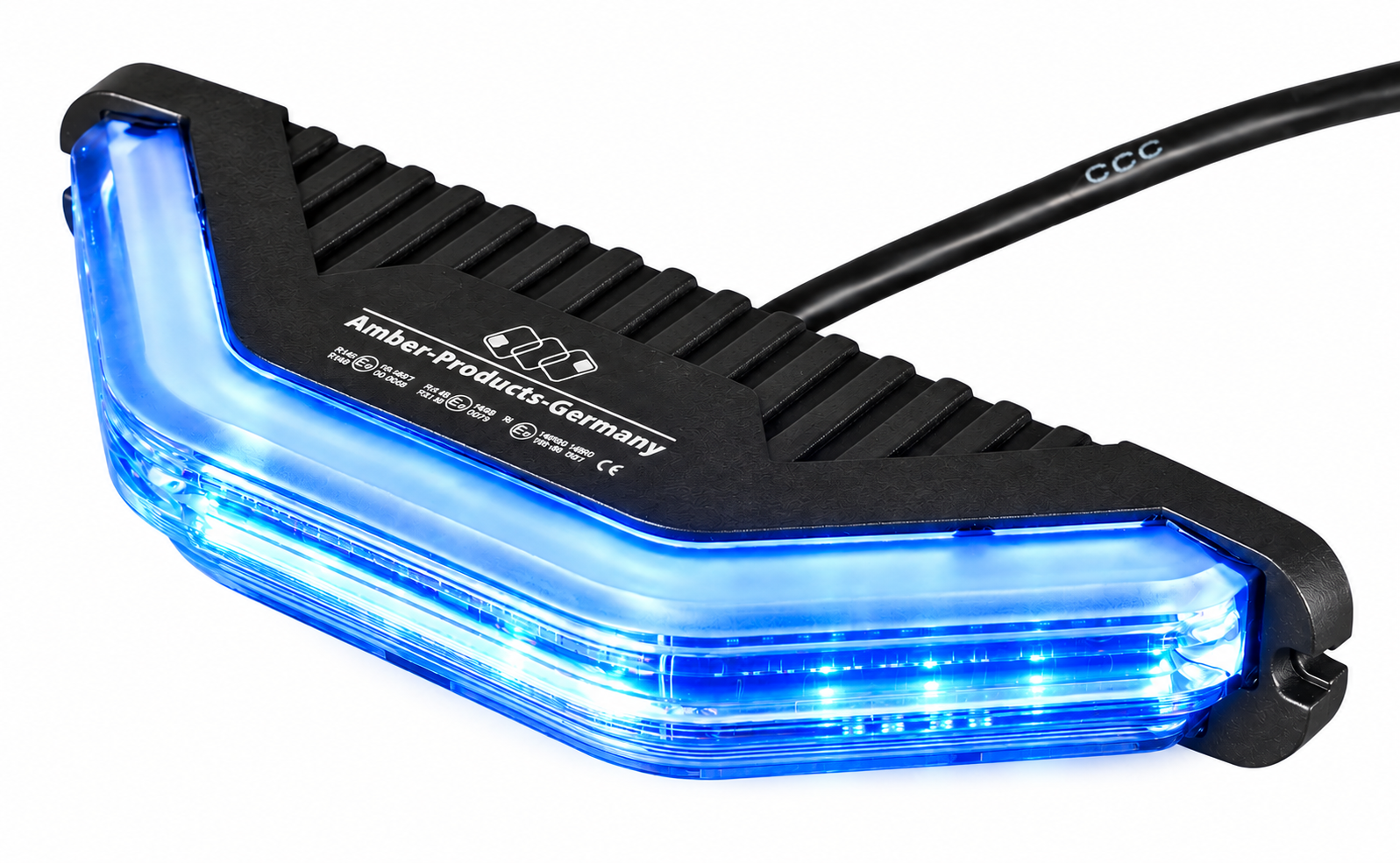

Funktion 1: Warnleuchte ECE-Blau

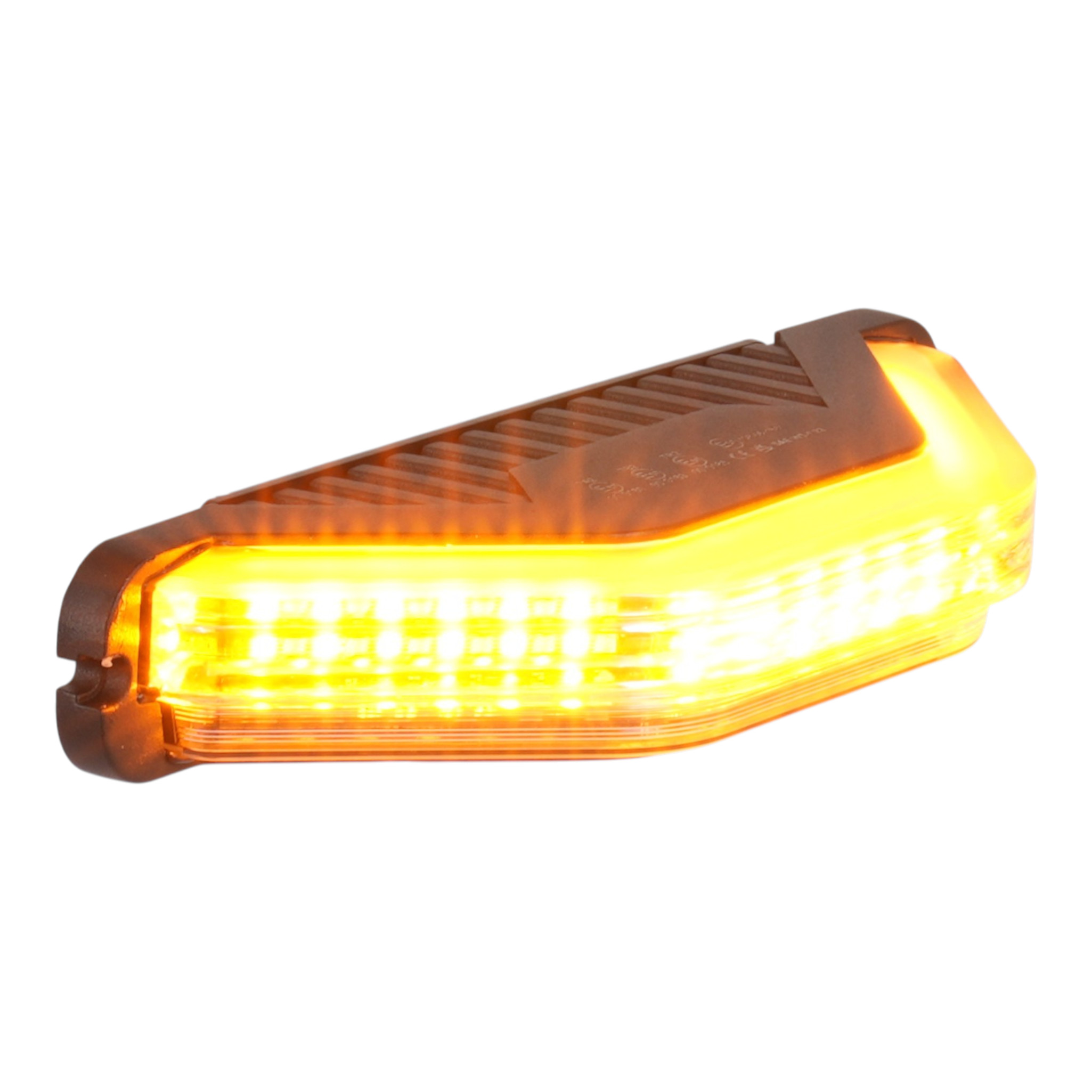

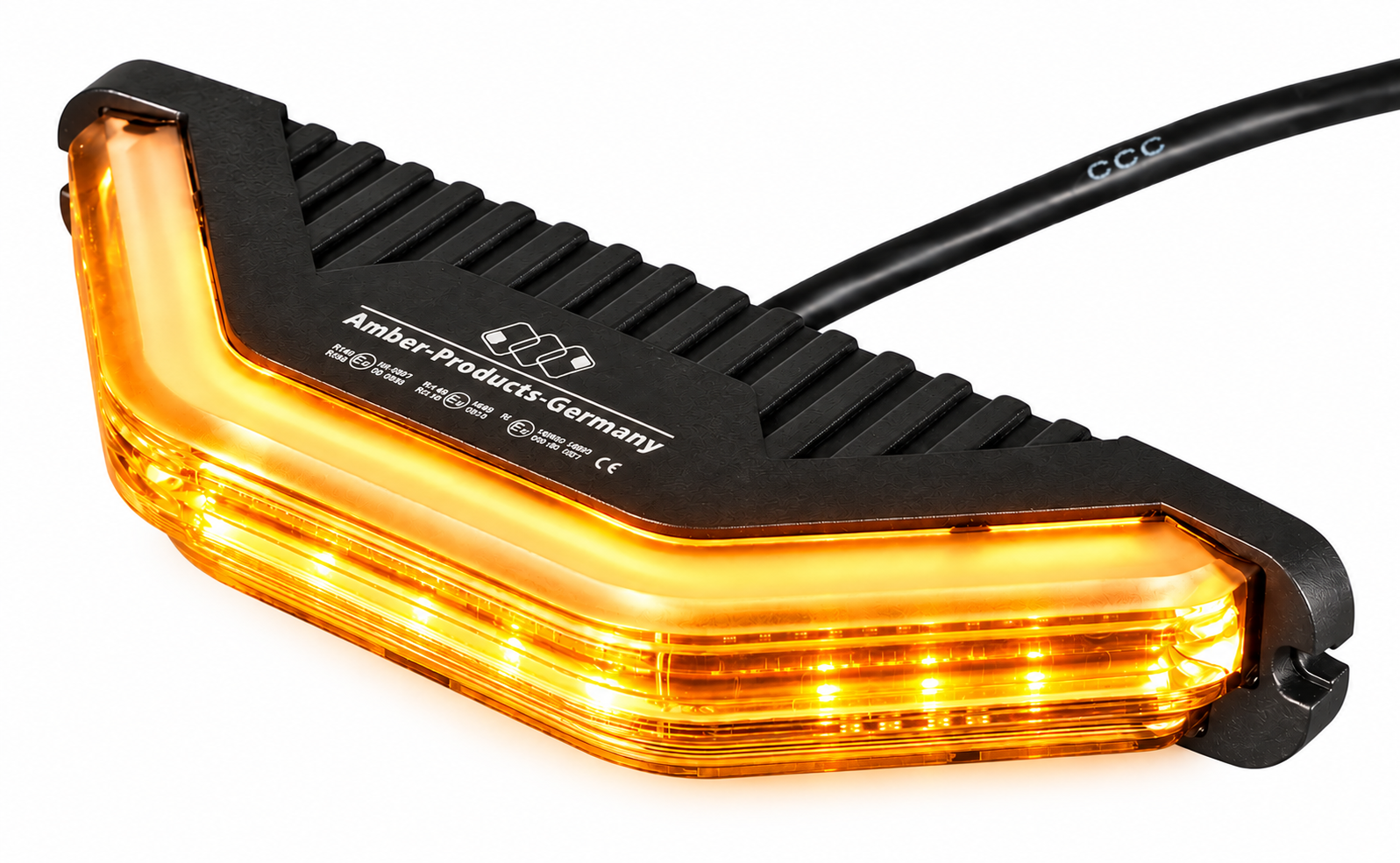

Funktion 2: Warnleuchte ECE-Gelb
Funktion 3: Richtungsanzeiger ECE-Gelb

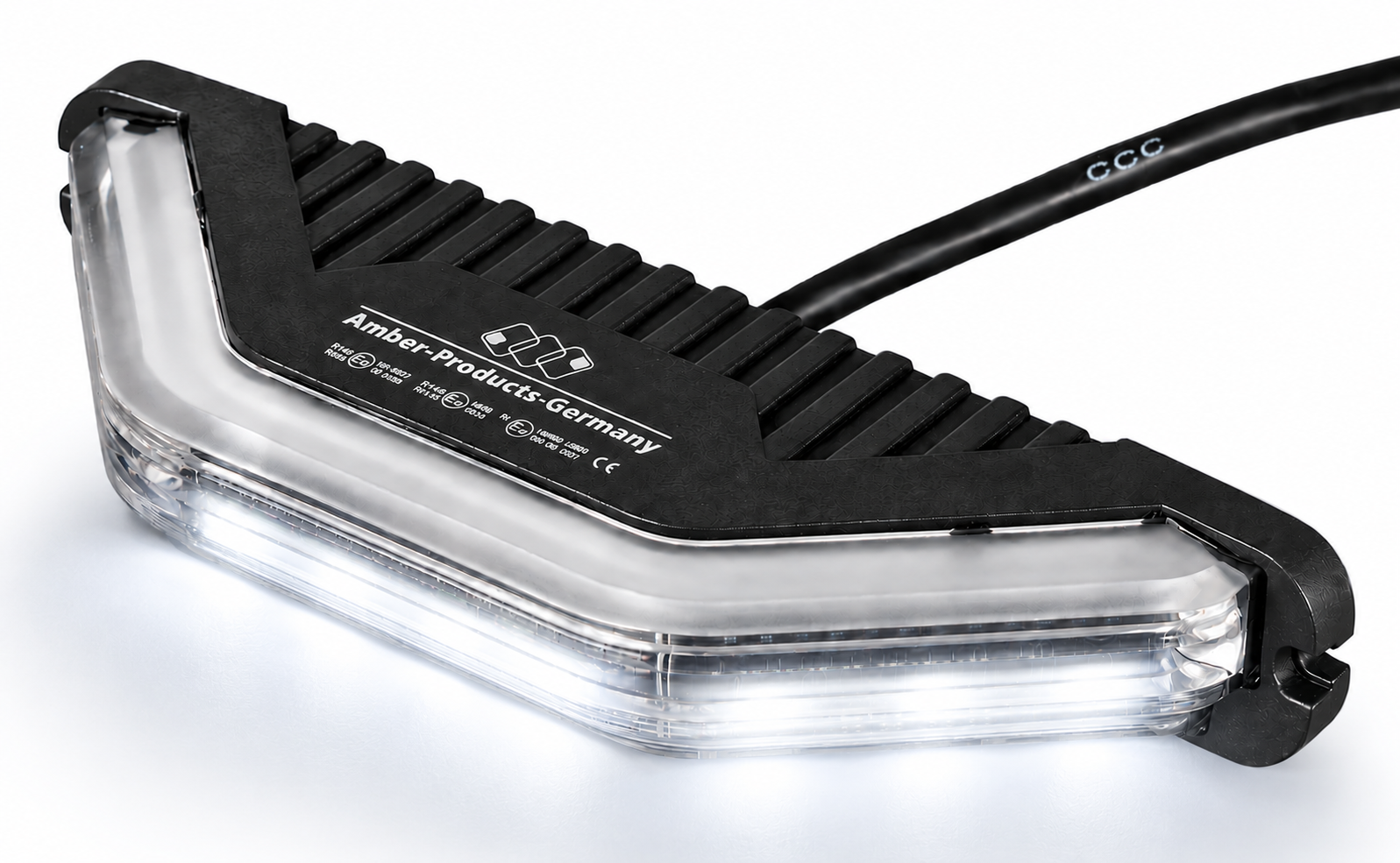

Funktion 4: Umfeldleuchte Weiß
Haubenfarbe: Transparent
Abstrahlung bei 2 Stk. = 270° (horizontal)
Abstrahlung bei 4 Stk. = 360° (horizontal)
Betriebsspannung: 12-24VDC
Stromaufnahme max.: 2,5A @12V
11 verschiedene Blitzmuster inkl. Cruise
Tag/Nacht Schaltung: Ja
Synchron schaltbar: Ja
Alternierend schaltbar: Nein
Schutzart: IP69K
Temp. Bereich: -45° bis +65°
Elektrischer
Montage: Aufbau, Anbau

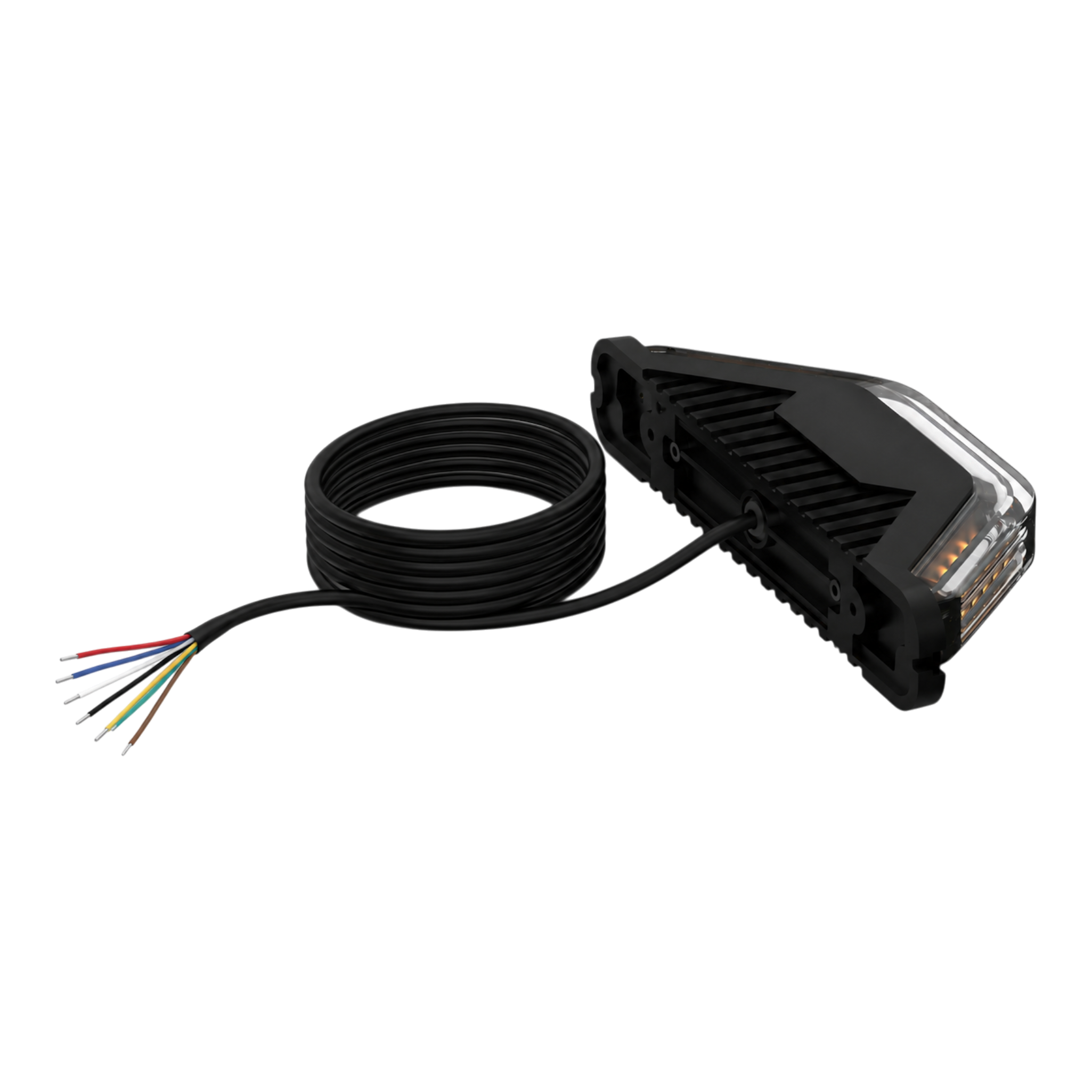

Anschluss: offenes Kabelende ca. 500cm
Abmessungen
Breite: 197mm
Höhe: 33mm
Tiefe: 65mm
Typprüfung
ECE-R10
ECE-R65 Klasse 2 HT Blau (2 Stk. erforderlich)
ECE-R65 Klasse 2 HT Gelb (2 Stk. erforderlich)
ECE-R65 Klasse 2 T Blau (4 Stk. erforderlich)
ECE-R65 Klasse 2 T Gelb (4 Stk. erforderlich)
ECE-R148 Kat. 2a
Lieferumfang
1 x Leuchte inkl. Anschlussleitung

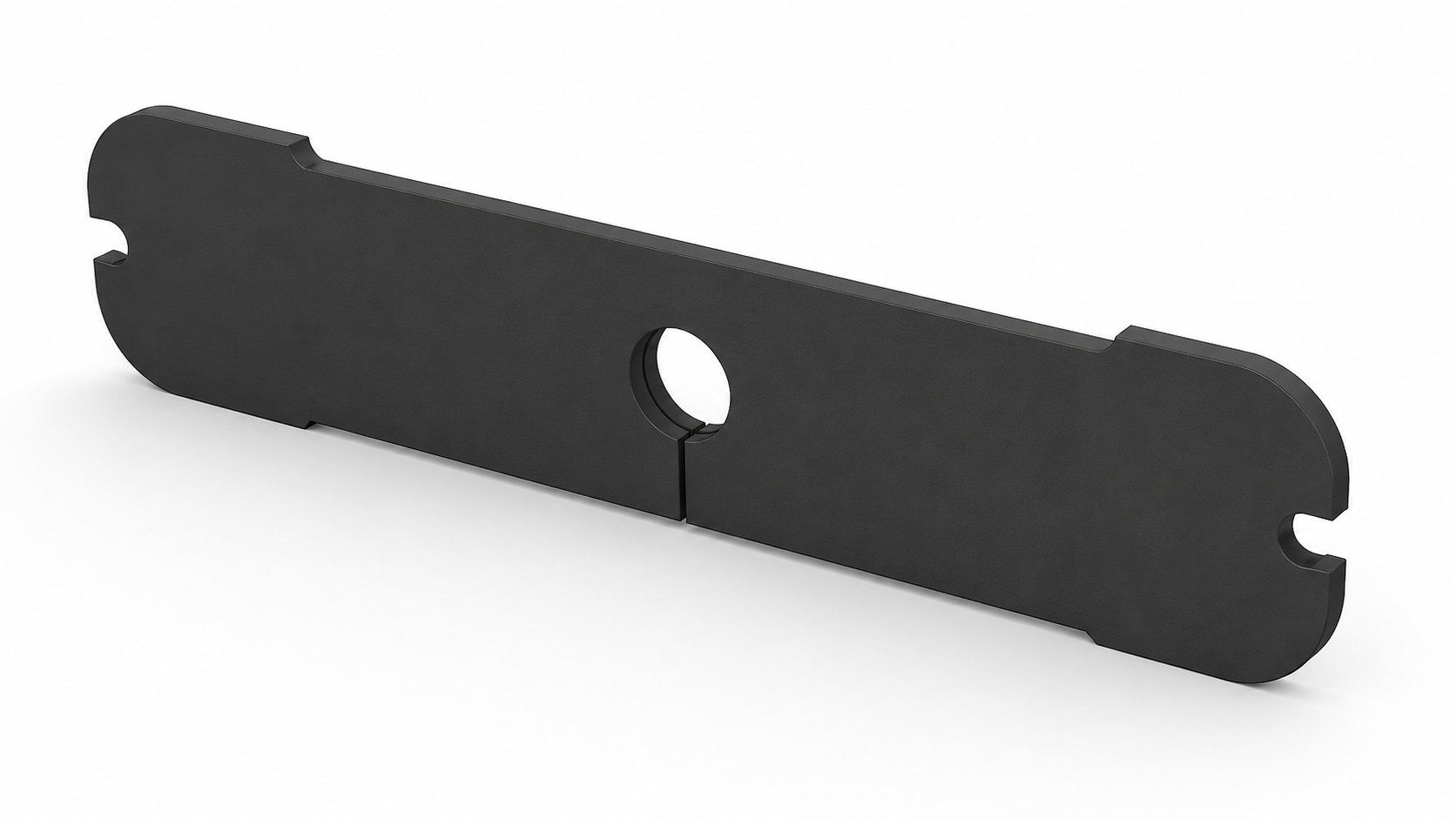

1 x Dichtungsunterlage

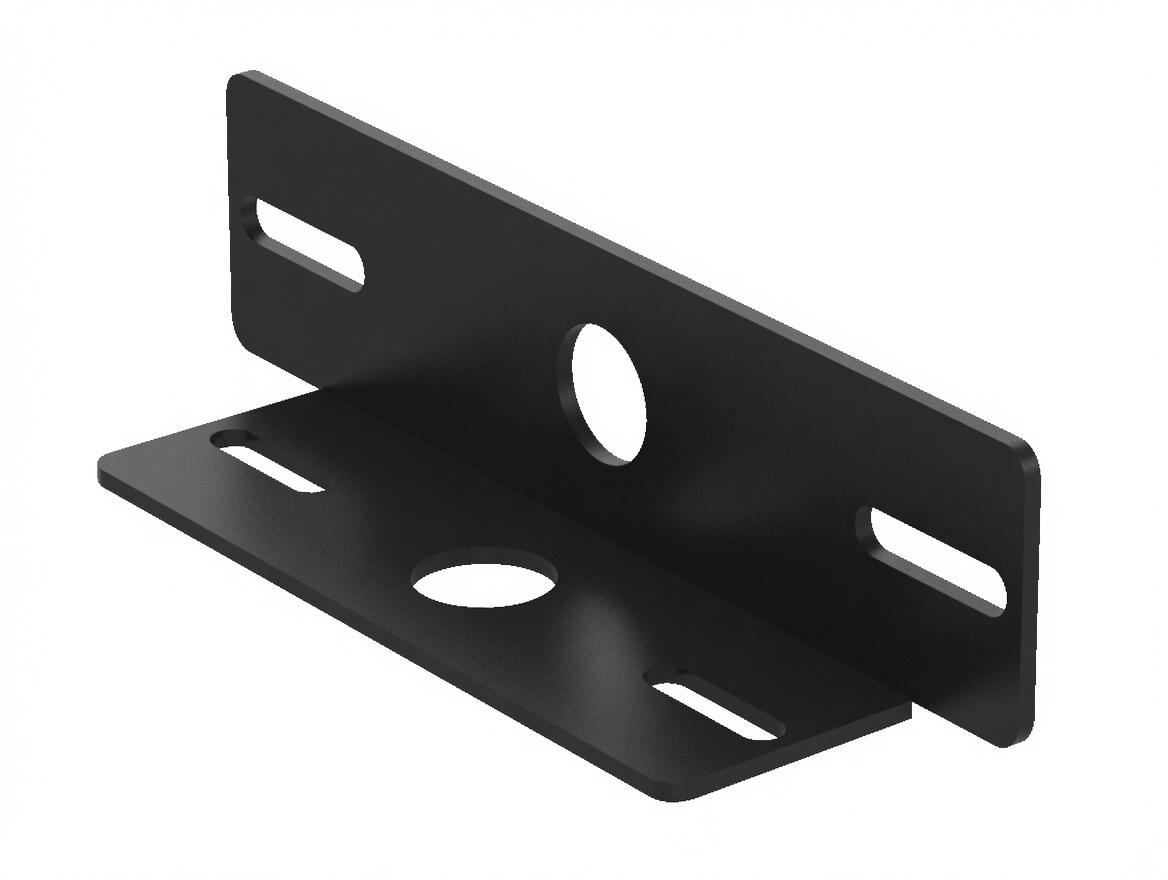

1 x L-Winkel

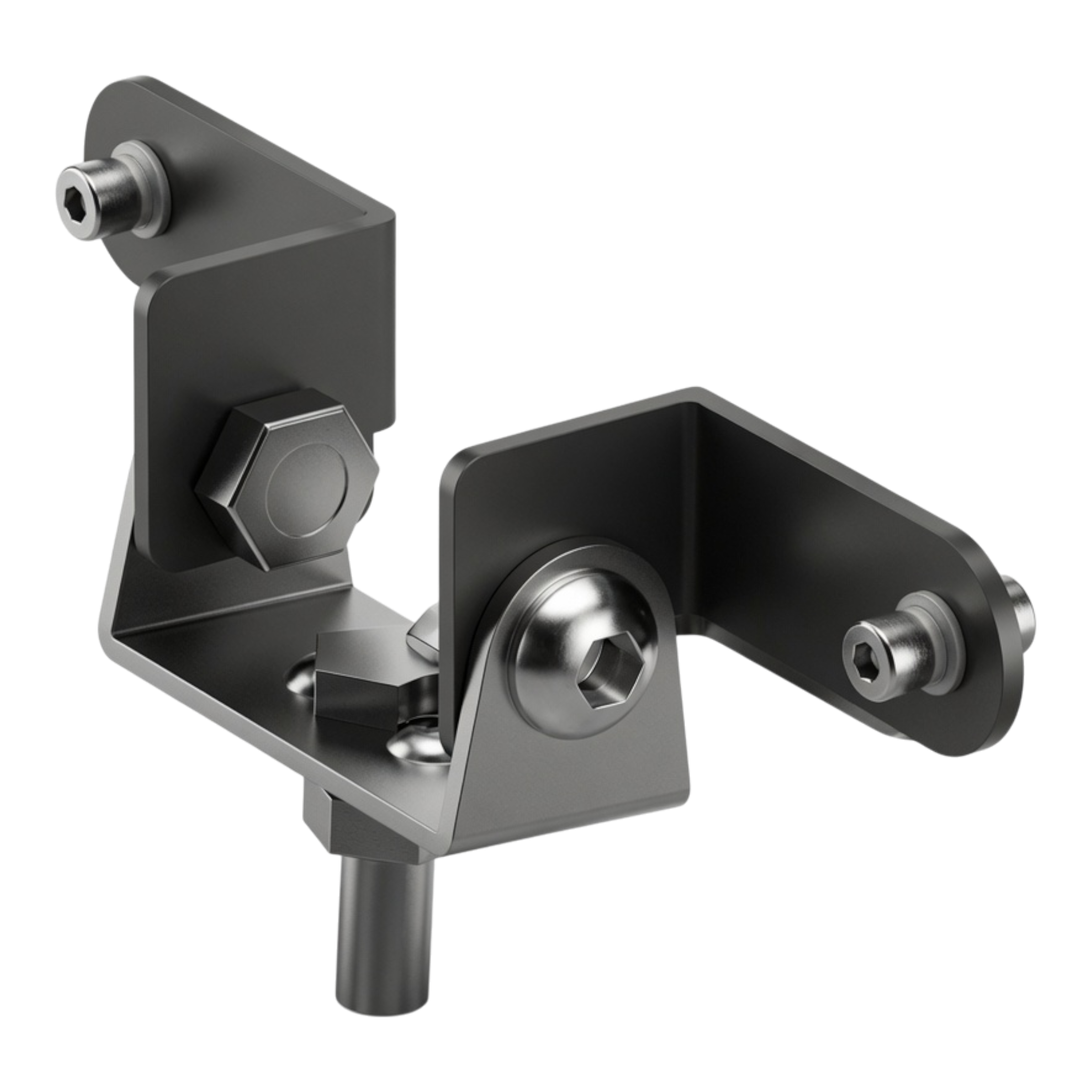

1 x Universalhalterung
