SW833 | Multifunktionales Bedienteil | 12/24VDC
Produktinformationen "SW833 | Multifunktionales Bedienteil | 12/24VDC"
Das SW833 ist ein universell einsetzbares, multifunktionales Bedienteil mit separatem Leistungsmodul zur komfortablen Steuerung elektrischer Verbraucher in Fahrzeugen mit 12- oder 24-V-Bordnetz.
Mit 8 positiv geschalteten und 2 negativ geschalteten Ausgängen eignet sich das System besonders für Sonder-, Einsatz-, Kommunal- und Nutzfahrzeuge. Neben Warn- und Sondersignalanlagen lassen sich beispielsweise Arbeitsscheinwerfer, Umfeldbeleuchtungen, Zusatzbeleuchtungen und weitere elektrische Verbraucher komfortabel über ein zentrales Bedienteil steuern.
Mehr als ein klassisches Schaltpanel
Ein besonderer Vorteil des SW833 ist die integrierte Programmiermöglichkeit. Verschiedene Funktionen können direkt über Tastenkombinationen am Bedienteil konfiguriert werden, eine zusätzliche Programmiersoftware ist für die vorgesehenen Einstellungen nicht erforderlich.
Je nach Kanal und gewünschter Funktion können die Tasten beispielsweise als Schalter (Ein/Aus) oder Taster (Momentary) konfiguriert werden. Darüber hinaus sind verschiedene Verknüpfungen und Abhängigkeiten zwischen den Kanälen möglich.
Damit lassen sich typische Schaltlogiken für Einsatz- und Sonderfahrzeuge realisieren, beispielsweise:
- Sirene nur in Verbindung mit eingeschaltetem Blaulicht
- Frontblitzer gemeinsam mit der Hauptwarnanlage
- gemeinsame Aktivierung mehrerer Funktionen über eine Taste
- gegenseitige Verriegelung bestimmter Funktionen
- einzelne und voneinander unabhängige Bedienung der Verbraucher
- Verwendung einzelner Kanäle als Schalter oder Taster
Dadurch kann das SW833 sowohl für einfache Schaltaufgaben als auch für umfangreichere Steuerungskonzepte eingesetzt werden.

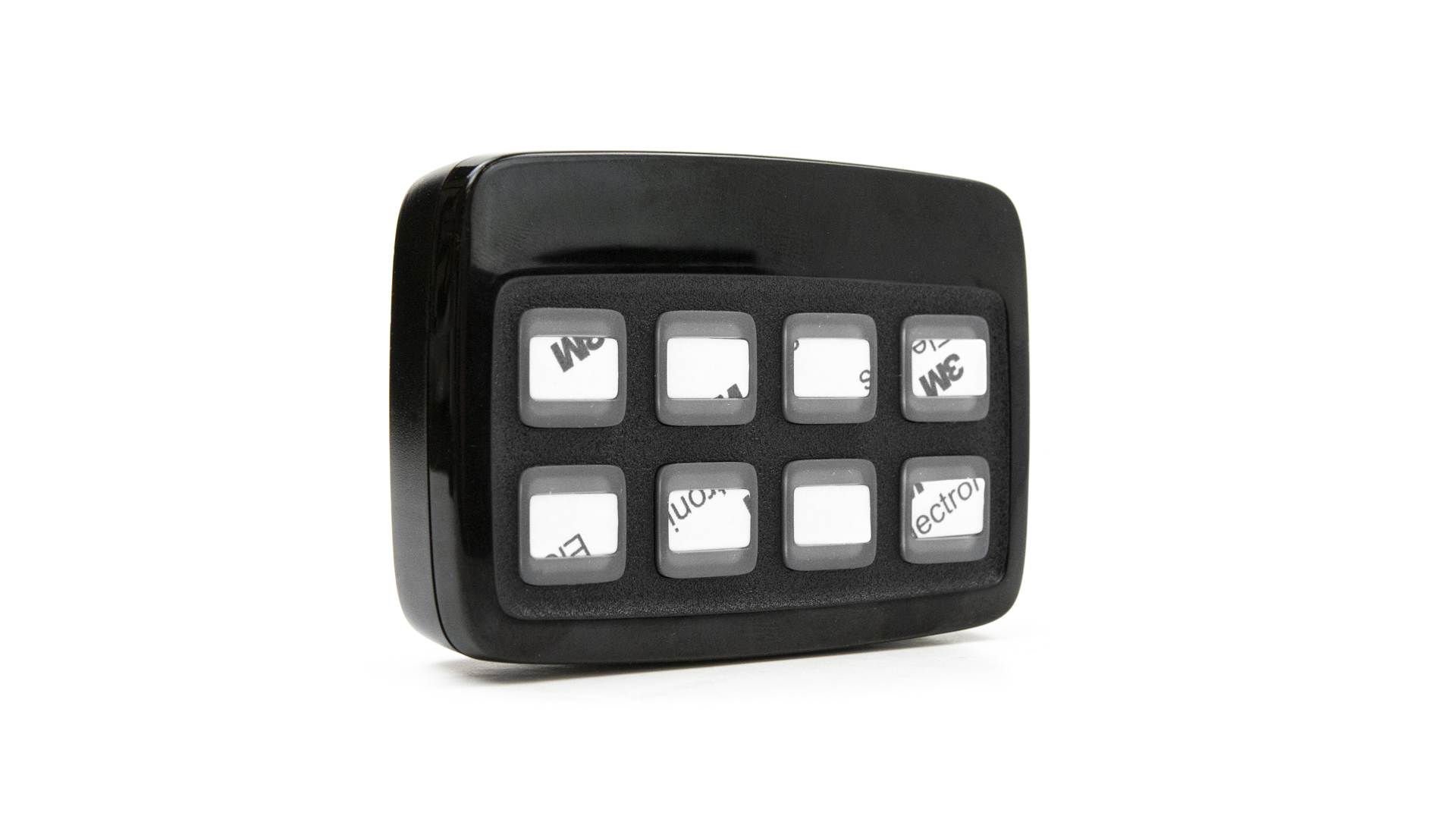

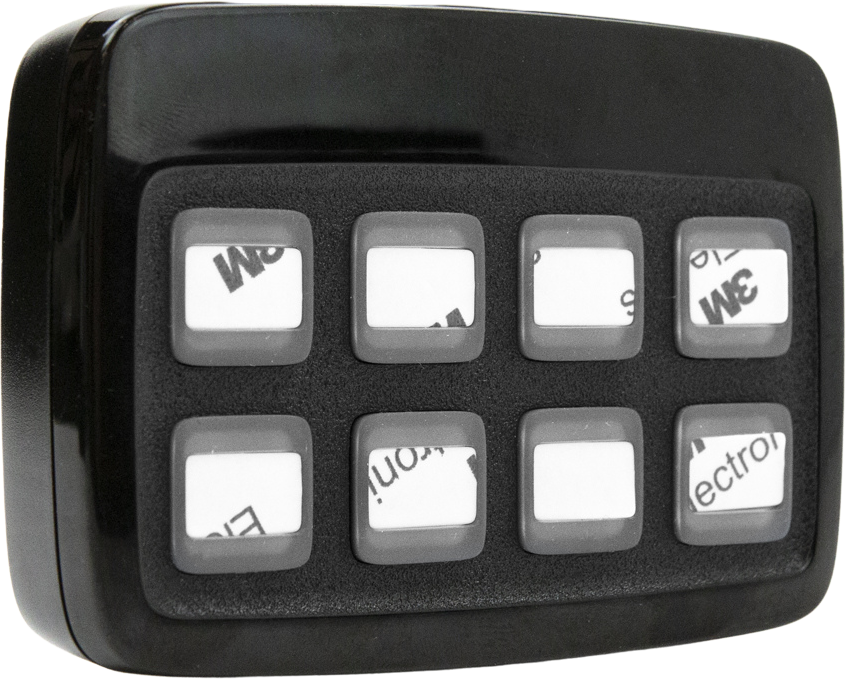

Beleuchtete Tasten für eine eindeutige Bedienung
Die Tasten verfügen über eine Auffindebeleuchtung, sodass die Bedienelemente auch bei Dunkelheit schnell erkannt werden können.
Eine zusätzliche Statusbeleuchtung signalisiert dem Bediener den jeweiligen Schaltzustand. Dadurch ist auf einen Blick erkennbar, welche Funktionen aktuell aktiviert sind.
Die Tasten können mit den mitgelieferten Symbolen individuell an die angeschlossenen Verbraucher und den jeweiligen Einsatzzweck angepasst werden.

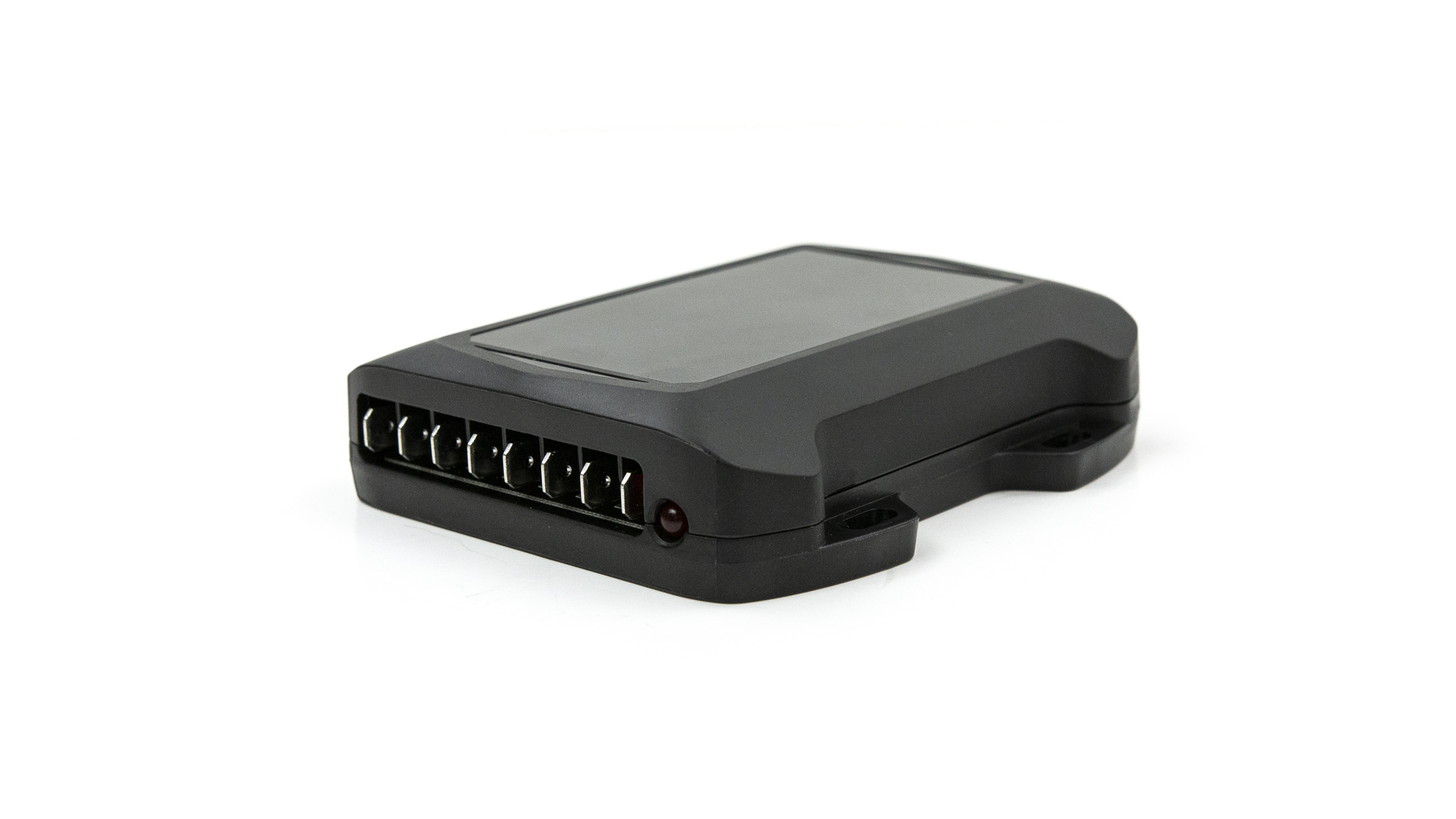

Bedienteil und Leistungsmodul getrennt
Das kompakte Bedienteil wird über ein Datenkabel mit dem separaten Leistungsmodul verbunden. Dadurch müssen die Lastleitungen der angeschlossenen Verbraucher nicht bis zum eigentlichen Bedienplatz geführt werden.
Das Leistungsmodul kann geschützt im Fahrzeug installiert werden, während im Fahrerbereich lediglich das kompakte Bedienteil montiert wird.
Vielseitige Einsatzmöglichkeiten
Durch seine universelle Auslegung eignet sich das SW833 unter anderem für:
BOS- und Einsatzfahrzeuge · Feuerwehrfahrzeuge · Kommunalfahrzeuge · Abschlepp- und Pannenhilfsfahrzeuge · Schwertransportbegleitung · Nutzfahrzeuge · Servicefahrzeuge · Offroad- und Sonderfahrzeuge · Wohnmobile und Caravan · individuelle Fahrzeugumbauten
Das SW833 ist damit eine kompakte Lösung für Anwendungen, bei denen mehrere elektrische Verbraucher übersichtlich gesteuert und gleichzeitig bestimmte Schaltabhängigkeiten realisiert werden sollen.
Spezifikationen
Betriebsspannung: 12-24VDC
Anzahl Ausgänge: 8 Stk. (Pos.) 2 Stk. (Neg.)
Belastbarkeit Ausgänge Kanal 1 = 15A
Belastbarkeit Ausgänge Kanal 3-4 = 10A
Belastbarkeit Ausgänge Kanal 5-8 = 2A
Anzahl Eingänge: 1 Stk. (Pos.) & 1 Stk. (Neg.)
Elektrischer Anschluss: Flachsteckzungen 6,3mm & Schraubanschlüße
Schutzart: nur Innenbereich

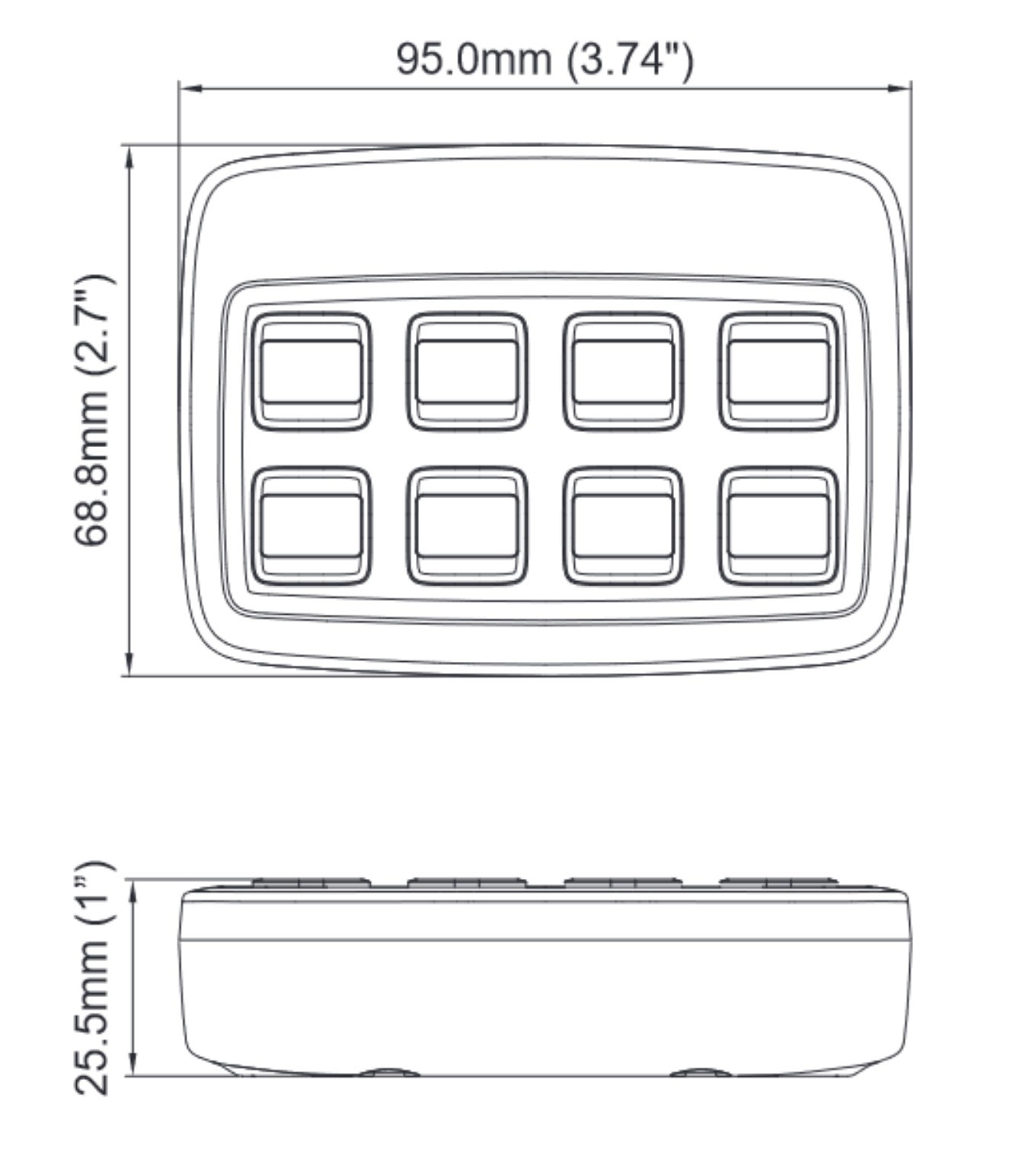

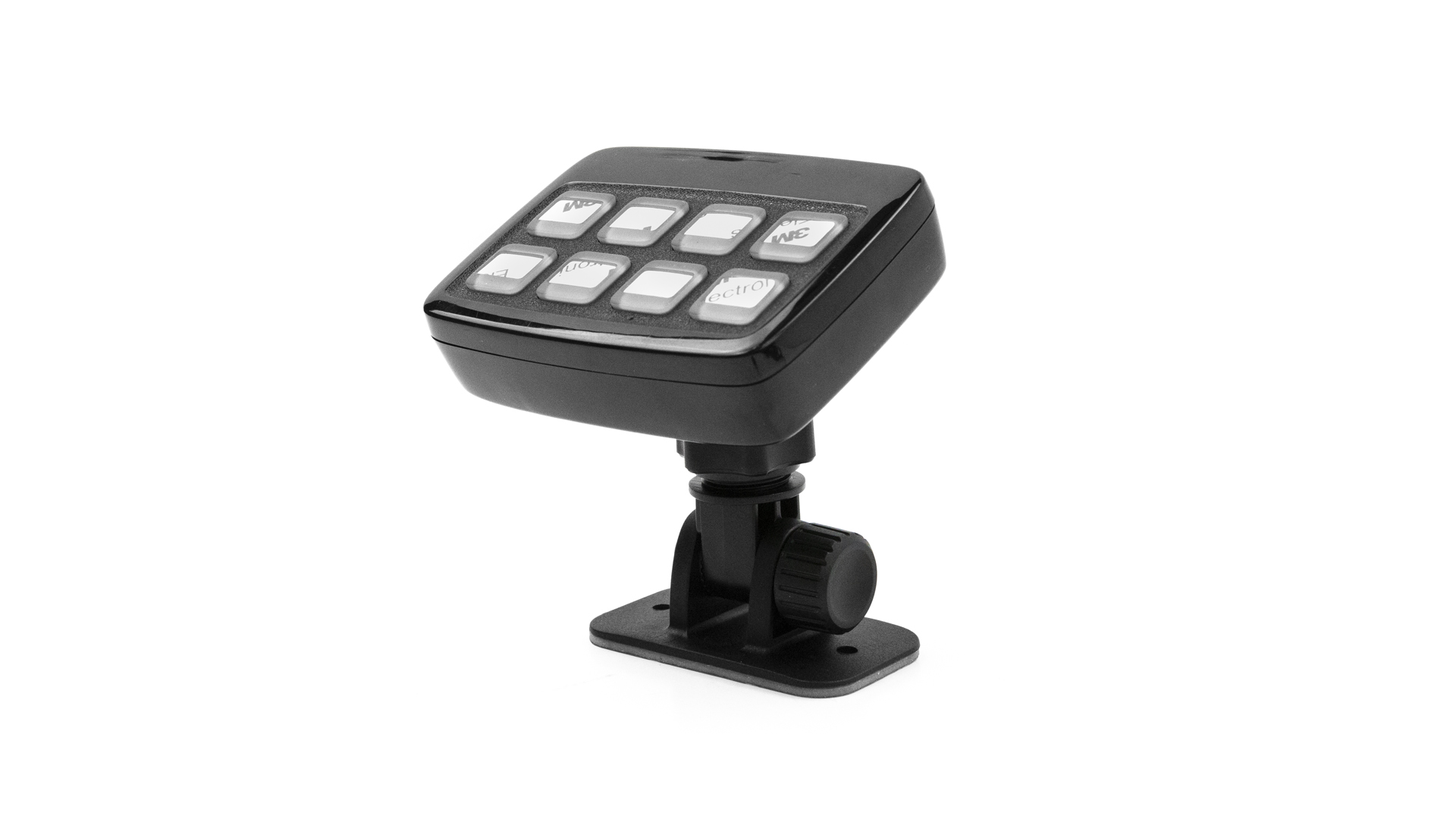

Abmessungen Bedienteil
Länge: 95mm
Breite: 69mm
Tiefe: 26mm

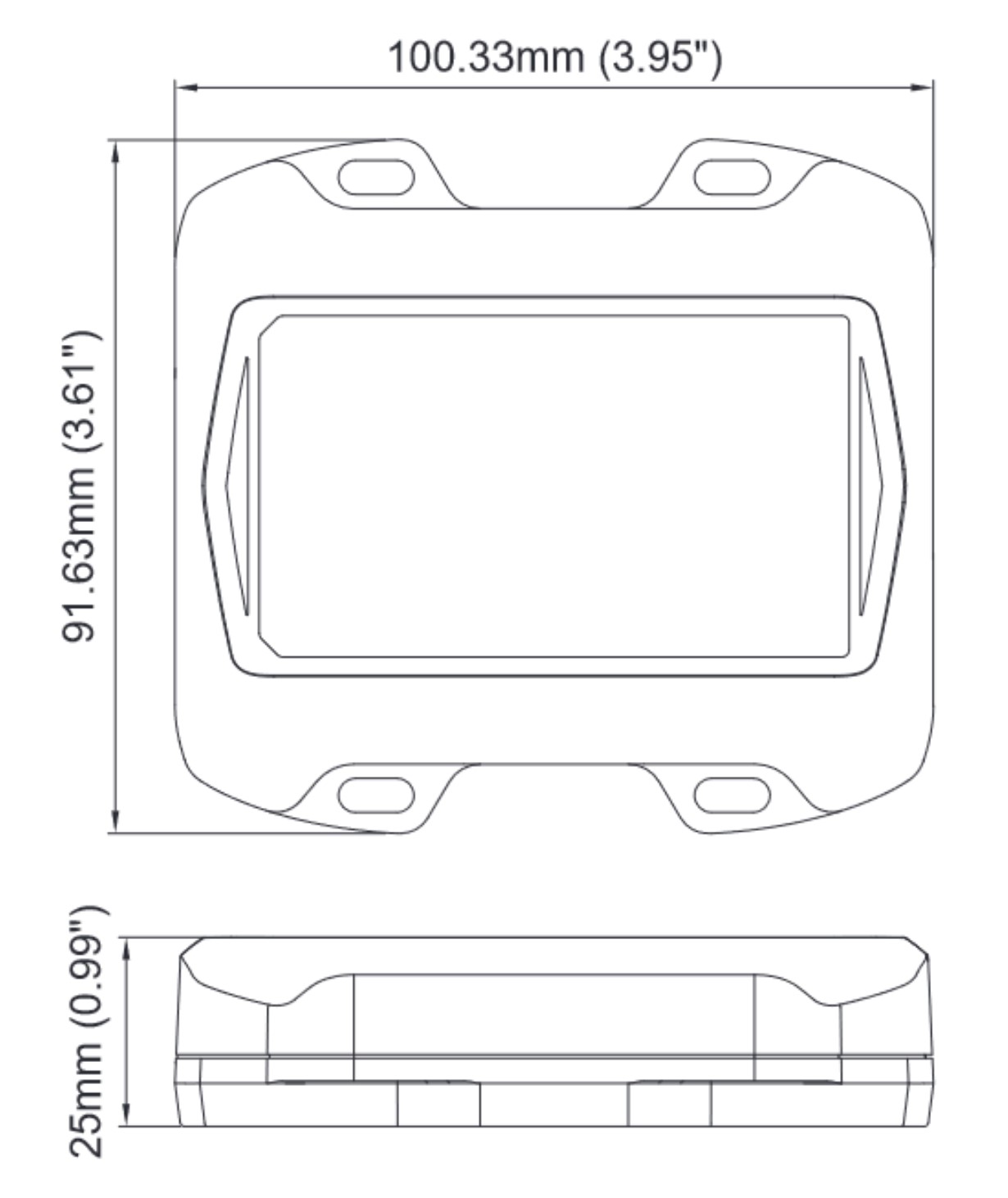

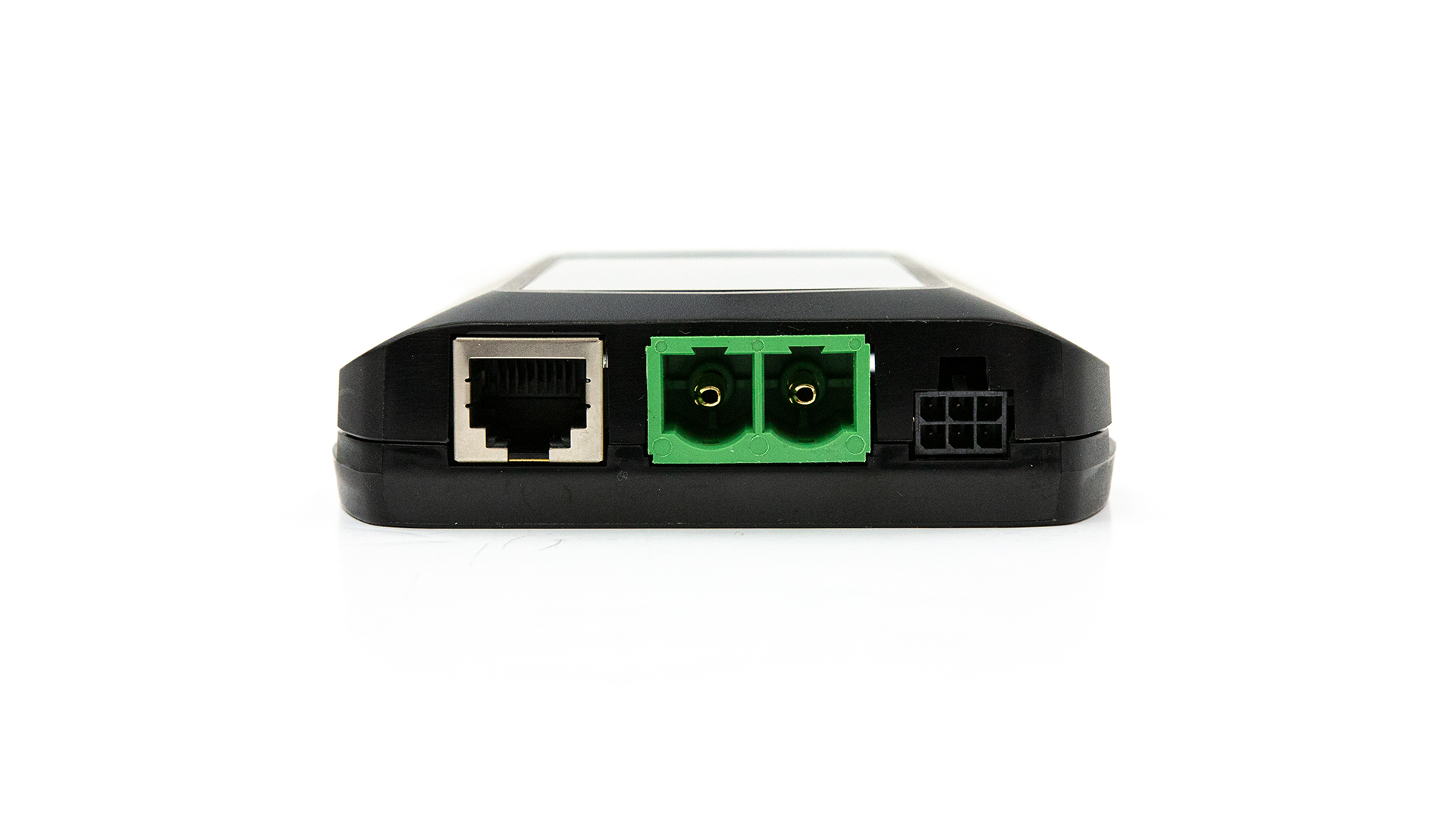

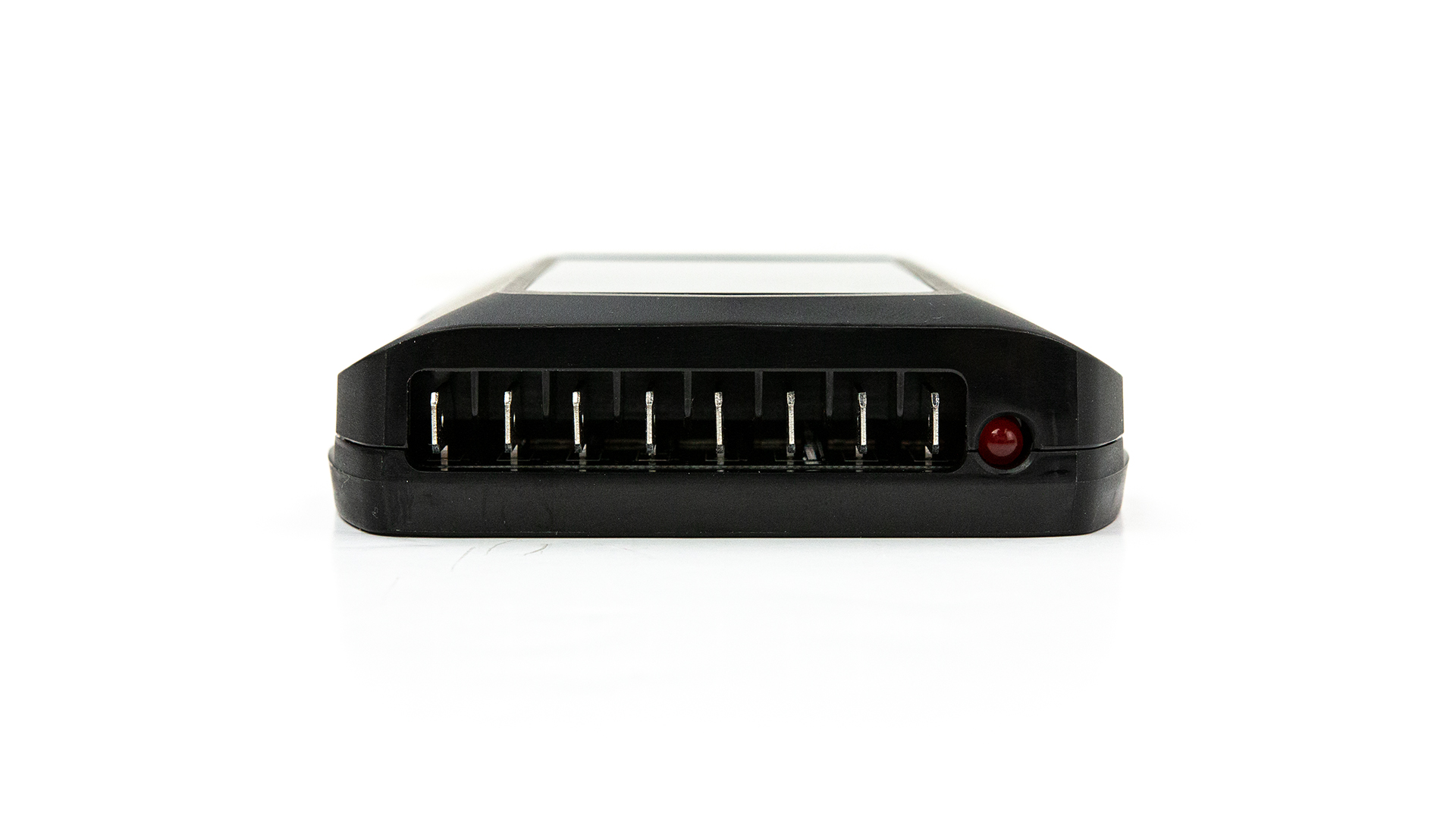

Abmessungen Relaisbox
Länge: 100,3mm
Breite: 91,6mm
Höhe: 25mm
Prüfzeichen
ECE-R10
Lieferumfang

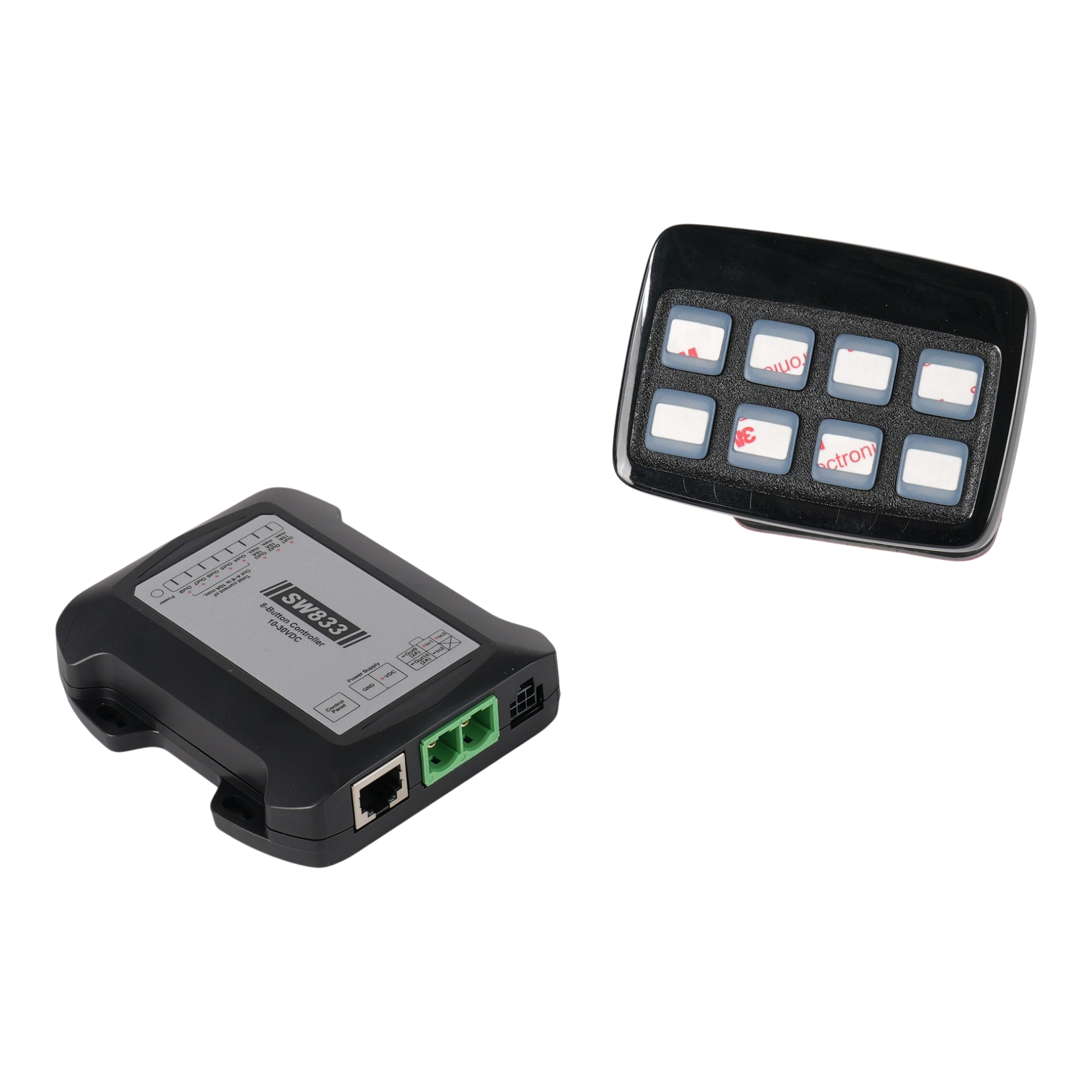

1 x Bedienteil
1 x Relaisbox inkl. Sicherungen und Klemmbuchse
1 x Halterung
1 x ca. 5m Datenkabel mit RJ45 Stecker
1 x Symbollegende (selbstklebend)
